Langkah-langkah Merakit Komputer dan Laptop

Kali ini,saya akan membahas bagaimana langkah-langkah untuk merakit komputer/laptop sendiri,

Sebelum merakit, pastikan siapkan dulu bagian-bagian (komponen) yang akan kita pasangkan  /rakit untuk menjadi sebuah computer, yang harus kita siapkan adalah:

1.       untuk computer

*Power Supply

*Power supply screw

*RAM 1

*RAM 2

*CPU

*Thermal compound

*Heat sink

*motherboard screw

*motherboard

*NIC

*NIC Screw

*wireless NIC

*WIRELESS NIC Screw

*Video adapter

*video adapter  screw

*Hard disk drive (HDD)

*HDD Screw

*optical drive

*optical drive screws

*floppy drive

*floppy drive screw

*PATA Cable

*floppy cable

*SATA Cable

*case panel

*panel screws

*monitor

*keyboard

*mouse

*USB

*Ethernet

*wireless antenna

*power cord

2.     Untuk Laptop

*Battery

*RAM

*RAM Access panel

*RAM Panel screws

*HDD Panel screws

*Hard Disk Drive

*HDD Bracket  screws

*HDD Access panel

*Optical Drive

*PC Card

*laptop

*docking station

*power cable

*Ethernet cable

*monitor cable

*USB Cable

*keyboard cable

*mouse cable

*

1.       langkah merakit computer

a.       Masukkan/pasang power supply ke dalam casing nya, sperti pada gambar

b.      Kemudian, pasang ke-4 buah power supply screws, untuk menguncinya

c.       Komponen yang di pasang selanjutnya adalah motherboard, namun kita perlu merakit motherboardnya terlebih dahulu, caranya:

1.       Letakkan CPU pada tempat, seperti gambar:

,kemudian tutup, dan kunci.

2.       Pasang RAM 1, (lihat gambar), pastikan pemasangannya tepat, dan jangan terbalik

Kunci RAM

.

3.       Pasang RAM 2, berdampingan dengan RAM 1, kunci.

(gambar)

4.       Suntikkan Thermal Compound di bagian atas CPU  (lihat gambar)

5.       Pasang heatsink di atas CPU, Lalu kunci

6.       Pasang kabel heat sink untuk menhubungkan, (lihat gambar)

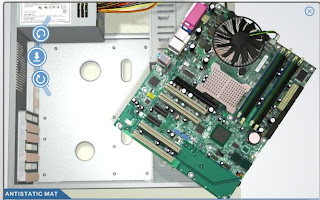

7.       Jika motherboard telah dirakit, pasang motherboard ke dalam casing, berdampingan dengan power supply,

8.       Kunci menggunakan motherboard screws

9.       Pasang NIC/Network Interface Card, ini berfungsi  untuk menghubungkan computer ke network,.

10.   Kunci dengan NIC Screws

11.   Pasang wireless NIC, di depan NIC, kunci menggunakan NIC Wireless screw

12.   Pasang video adapter

(Bagian ini berfungsi mengirim data yang akan ditampilkan computer)

Kunci menggunakan Video Adapter screws

13.   Pasang HDD (Hard Disk Drive) Ke dalam case seperti gambar,kunci dengan HDD Screws

14.   Pasang optical drive

Bagian ini berfungsi untuk membaca data-data dari CDs dan DVD.

Kunci menggunakan Optical Drive screws

15.   Pasang  floppy drive,yaitu bagian yang berfungsi membaca dan menulis informasi ke floppy disket,

Kunci menggunakan Floppy Drive screws

16.   Sekarang saatnya menghubungkan kabel-kabel internal ke bagian/ komponen  computer lain.Teliti dulu , dan sesuaikan kabel dengan bagian yang akan dihubungkan

a.       Pasang PATA cable pada bagian seperti gambar

b.      Pasang juga floppy cable, hubungkan SATA cable kea rea seperti gambar:

17.   Bagian-bagian dalam CPU telah berhasil kita pasang, selanjutnya adalah tutup CPU, dengan  case panels, kunci menggunakan panel screws

18.   Hubungkan kabel monitor untuk mengkoneksikan monitor dan CPU

19.   Hubungkan kabel keyboard untuk mengkoneksikan keyboard dengan CPU

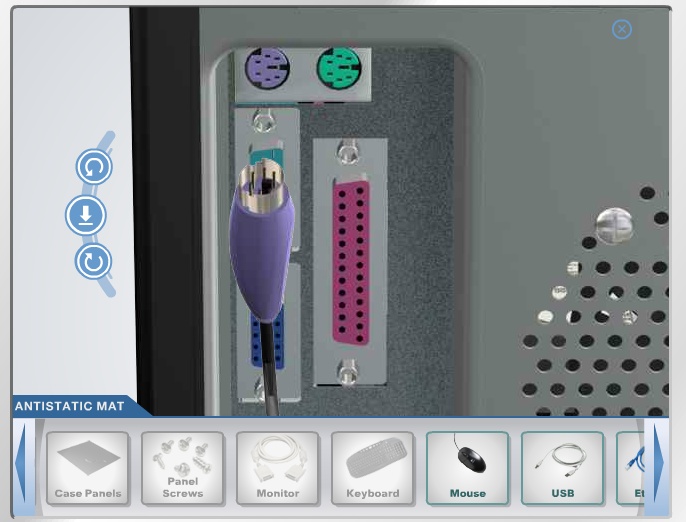

20.   Hubungkan kabel mouse untuk mengkoneksikan mouse dengan CPU

21.   Hubungkan kabel USB,

22.   Hubungkan kabel Ethernet

23.   Pasang Wireless antenna,

24.   Langkah terakhir, yaitu pasang power cord

Jika anda benar dalam menghubungkan satu komponen ke komponen lain , maka computer hasil rakitan anda telah siap dioperasikan.

Selamat mencoba

Langkah-langkah merakit laptop

1.       Bagian Underside Layer

a.       Pasang RAM, seperti pada gambar, lalu pasang penutupnya

b.      Kunci menggunakan RAM Acces panel

c.       Pasang baterainya, geser tombol ke arah kiri  untuk mengunci baterai.

2.       Bagian TOP & SIDES LAYER

a.       masukkan optical drive pada bagian samping , pasang dengan benar seperti gambar

b.      kunci menggunakan universal drive bray

c.       Pada bagian samping, terdapat PC CarD Slot, masukkan PC Card ke bagian tersebut (lihat gambar) , pasang dengan benar dan sesuai.

3.       Bagian Docking Station

Docking station diperlukan untuk mempercepat koneksi dan menggunakan peralatan yang dihubungkan ke computer, termasuk mouse ,keyboard dan monitor eksternal,

Langkah-langkahnya:

a.       Pasangkan Laptop ke Docking Station, sebagai hasil didapat seperti gambar :

4.       Bagian Kabel eksternal

Inilah bagian-bagian yang akan kita pasangi kabel

Langkah-langkah :

a.       Hubungkan power cable pada bagian seperti petunjuk (gambar)

b.      Hubungkan Ethernet cable (lihat gambar)

c.       Hubungkan monitor cable (lihat gambar)

Putar pada bagian yang ditunjuk untuk menguncinya

d.      Pasang USB cable (lihat gambar)

e.      Pasang keyboard cable

f.        Pasang mouse cable (gambar)

Nah,, laptop hasil rakitan anda telah siap digunakan, hasilnya akan menjadi seperti ini,

(gambar)

Mudah bukan? Selamat mencoba ^
